Сетка всасывающая СВ-80
Характеристики

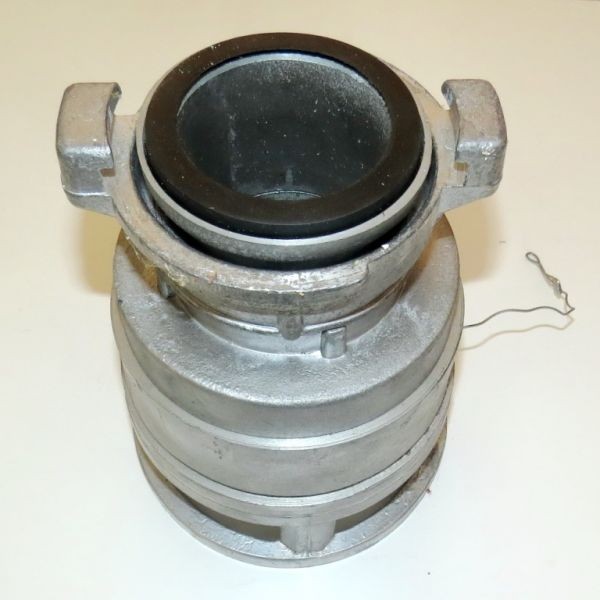

Сетка всасывающая СВ-80 предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника посторонних предметов, могущих засорить и повредить насос, а также для удержания воды во всасывающей линии при кратковременном прекращении ее подачи или при заполнении насоса водой перед включением его в работу при неисправном вакуум-аппарате.
Сетка всасывающая СВ изготавливается по ДСТУ 2108-92 (ГОСТ 12963-93).
Сетка всасывающая может применяться в районах с умеренным, холодном и тропическим климатом, категория размещения 1 по ГОСТ 15150-69 и предназначена для эксплуатации в пресной воде.
Устройство сетки всасывающей СВ:
Сетка всасывающие СВ состоит из следующих основных частей:
верхнего корпуса, обеспечивающего возможность подсоединения к всасывающему рукаву;
нижнего корпуса, клапана, рычага, сетки.
Клапан состоит из резиновой прокладки и четырех накладок из алюминиевого сплава, соединенных между собой заклепками. Крепится клапан к литой перемычке нижнего корпуса при помощи накладки и двух винтов.
Рычаг имеет два свободных отверстия, одно из которых предназначено для закрепления пружины, удерживающий рычаг в нижнем положении, второе для крепления к рычагу.
К рычагу присоединена гибкая тяга (тросик), при помощи которой, воздействуя на рычаг, можно приоткрыть одну половину клапана.
В нижнем корпусе закреплена сетка.
В случае кратковременного прекращения работы насоса, под действием столба воды клапан закрывается, благодаря ему вода задерживается во всасывающей линии и насосе, и имеется возможность повторного пуска насоса без включения в работу вакуумной системы.
Слив воды из всасывающей линии насоса осуществляется поднятием рычага в верхнее положение, при котором приоткроется одна половина клапана.
Принцип действия сетки СВ:
При заборе воды из водоисточника во всасывающей линии создается разрежение и вода под действием атмосферного давления давит на клапан.
Клапан поднимается вверх и открывает доступ воде во всасывающую линию и в насос.
При остановке насоса, имеющаяся во всасывающей линии вода действием собственного веса закрывает клапан, опуская его вниз, на седло.
В результате всасывающая линия остается заполненной водой, и в случае необходимости, вторичный пуск насоса в работу можно сделать незамедлительно.
Для освобождения всасывающей линии от воды необходимо потянуть за веревку, прикрепленную к кольцу , вследствие чего клапан будет приподнят и вода стечет из всасывающей линии в водоисточник.
Длина веревки составляет не менее 8 м.
Техническое обслуживание:
После окончания работы. промыть чистой водой всасывающую сетку.
Освободить отверстия фильтра от посторонних предметов.
Проверить ход рычага и действие пружины.
Проверить затяжку резьбового соединения корпусов сетки и крепления клапана, при необходимости,
подтянуть их. Ежемесячно.
Проверить техническое состояние всех деталей (отсутствие трещин, деформаций, раковин и т.п.). Один раз в год.
Проверить наличие смазки на резьбовых соединениях и, при необходимости, смазать их солидолом С ГОСТ 4366-76.
Хранить всасывающую сетку в условиях, исключающих воздействие атмосферных осадков и прямых солнечных лучей, а также горючее смазочных материалов на резиновые детали.
Перед кратковременным или длительным хранением стальные детали всасывающей сетки (пружина и ось вращения рычага) должны подвергаться противокоррозионной защите консервационным маслом К-17 ГОСТ 10877-76.
Срок защиты изделия - до 1 года. При введении всасывающей сетки в эксплуатацию после хранения расконсервация не проводится.
