Огнетушитель порошковый ОП–2(з)

  • Масса с зарядом не более: 3,5 кг.
  • Масса заряда: 2 кг.
  • Диапазон рабочих температур, °С -40...+50.

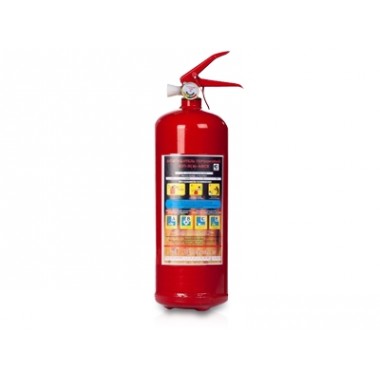

Огнетушитель порошковый ОП–2(з) - фото - 1
  • Масса с зарядом не более: 3,5 кг.
  • Масса заряда: 2 кг.
  • Диапазон рабочих температур, °С -40...+50.
  • Характеристики

Назначение порошковых огнетушителей

Порошковые огнетушители используются в качестве первичного средства тушения загорания пожаров класса А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроустановок, находящихся под напряжением до 1000 В.

Огнетушители не предназначены для тушения загораний щелочных и щелочноземельных металлов и других материалов, горение которых может происходить без доступа воздуха.

Порошковые огнетушители можно разделить на закачные и газогенераторные.
В зависимости от объема баллона огнетушители делятся на переносные и передвижные. Масса заряда переносных огнетушителей составляет 1, 2, 3, 4, 8 литров. У предвижных емкость баллона - 50, 100 литров.

Огнетушители со встроенным газовым источником давления

Огнетушитель состоит из корпуса 1, наполненного огнетушащим порошком. На горловине корпуса посредством накидной гайки закреплена головка 6 с бойком. На головку установлен: источник газа — ИХГ поз. 2 (или газогенератор ГГУ поз. 9), сифонная трубка 4, рукоятка запуска 5. Огнетушитель оснащен гибким рукавом 7, пистолетом-распылителем 8, который состоит из ручки 12с подвижным подпружиненным штуцером, рассекателя 11 и сопла 10.

Принцип действия

Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка.

Для приведения огнетушителя в действие необходимо:

  1. Выдернуть опломбированную чеку.
  2. Отвести вверх рукоятку запуска 5 (при этом боек приводит в действие источник газа 3 или 9, в результате чего рабочий газ через газоотводную трубку 2, при использовании ИХГ, или отверстия в корпусе 9 газогенератора ГГУ аэрирует порошок и создает внутри корпуса огнетушителя требуемое избыточное давление).
  3. Нажать кистью руки на ручку 12 пистолета-распылителя 8 (при этом огнетушащий порошок через гибкий рукав 7 и пистолет-распылитель подается на очаг пожара).

Тушение необходимо производить с наветренной стороны с расстояния не менее 3–4 метра.

После окончания тушения необходимо нажать на ручку 3 и выбросить остаток порошка.

Техническое обслуживание огнетушителей

  • Заряженные огнетушители при хранении и транспортировании могут находиться как в вертикальном, так и в горизонтальном положении.
  • Один раз в четыре года необходимо производить освидетельствование огнетушителя.
  • Перезарядка, ремонт и освидетельствование огнетушителей должны производиться в специализированных организациях.

Огнетушители с баллонами сжатого газа ОП–4(б) и ОП–8(б)

Рисунок 2. Устройство огнетушителя ОП–4(б).

1 - корпус
2 - газовый баллончик
3 - рычаг запорно-пускового устройства
4 - сифонная трубка
5 - трубка подвода рабочего газа в нижнюю часть корпуса огнетушителя
6 - шланг
8 - насадка (ствола)
9 - заряд порошка


Принцип действия

Работа огнетушителя основана на вытеснении огнетушащего порошкового состава под действием избыточного давления, создаваемого рабочим газом.

В качестве рабочего газа используется двуокись углерода. В огнетушителях ОП–4(б) вместимость баллончика для рабочего газа составляет 0,175 л, в ОП–8(б) – 0,350 л. Длина порошковой струи, при этом, составляет 3,5 и 4,5 м, соответственно.

Для приведения огнетушителя в действие необходимо:

  1. Выдернуть опломбированную чеку 10.
  2. Отвести вверх рукоятку запуска 3 (при этом боек приводит в действие источник газа 2, в результате чего рабочий газ через газоотводную трубку 5 аэрирует порошок и создает внутри корпуса огнетушителя требуемое избыточное давление).
  3. Нажать кистью руки на ручку 7 насадки 8.

Эксплуатация и техническое обслуживание огнетушителей

  • Оба типа огнетушителей допускают до 5 срабатываний при прерывистой подаче порошка. Максимальная продолжительность действия огнетушителей при прерывистой подаче порошка составляет 120 с.
  • Средний срок службы огнетушителей 10 лет.
  • Техническое обслуживание производится 1 раз в два года.

Огнетушители порошковые закачные ОП–1(з) и ОП–2(з)

Рисунок 3. Устройство огнетушителя ОП–4(з).

1 - корпус
2 -  трубка
3 - рычаг клапан
4 - ручка для переноски
5 - чека
6 - ручка запуска
7 - индикатор давления


Принцип действия

Принцип действия огнетушителя основан на использовании энергии сжатого газа (воздуха кл. 5 ГОСТ 17433) для выброса огнетушащего порошка.

Для приведения огнетушителя в действие необходимо:

  1. Проверить наличие рабочего давления в корпусе по индикатору 7.
  2. За ручку 4 поднести огнетушитель к месту пожара с наветренной стороны на расстояние не менее 3–4 м.
  3. Выдернуть чеку 5 и направить сопло головки 8 на очаг пожара. Нажать на ручку запуска 6.

После окончания тушения необходимо нажать на ручку запуска и выбросить остаток порошка, при этом сопло головки должно быть направлено в сторону от себя.

Эксплуатация и техническое обслуживание огнетушителей

  • Один раз в квартал необходимо проверять по индикатору соответствие величины рабочего давления газа в корпусе огнетушителя его установленному значению. Стрелка индикатора должна находиться в зеленом секторе шкалы.
  • Один раз в год необходимо производить техническое освидетельствование огнетушителей на зарядных станциях с отметкой о результатах освидетельствования в паспорте (журнале).

Огнетушители переносные порошковые ОП–4(з) и ОП–8(з)

В зависимости от типа порошка огнетушители предназначены для тушения пожаров следующих классов:

  • ПСБ-3 — классы В, С и Е;
  • П-2АП — классы А, В, С и Е;
  • ПХК — классы В, С, Д и Е;
  • Пирант — классы А, В, С и Е.

Рисунок 4. Устройство огнетушителей ОП–5(з) и ОП–10(з).

1 - корпус
2 - заряд
3 - сифонная трубка
4 - пространство для рабочего (вытесняющего) газа
5 - манометр
6 - ручка для переноски
7 - головка с рычагом
7 - шланг с насадком




Для приведения огнетушителя в действие необходимо:

  • Сорвать чеку 9 (пломбу).
  • Резко нажать на рычаг 7 и быстро отпустить.
  • Через 5 с нажать на рычаг 7, направив струю порошка на огонь.

Эксплуатация и техническое обслуживание огнетушителей

  • Проверка давления рабочего газа — один раз в год.
  • Проверка состояния огнетушащего порошка — один раз в пять лет.
  • Переосвидетельствование баллона — через 5 лет.

Проверка давления газа производится визуально по индикатору (манометру) 5. Стрелка индикатора должна быть в зеленом секторе.
